Membrana drenante con geotextil para muros y estructuras enterradas

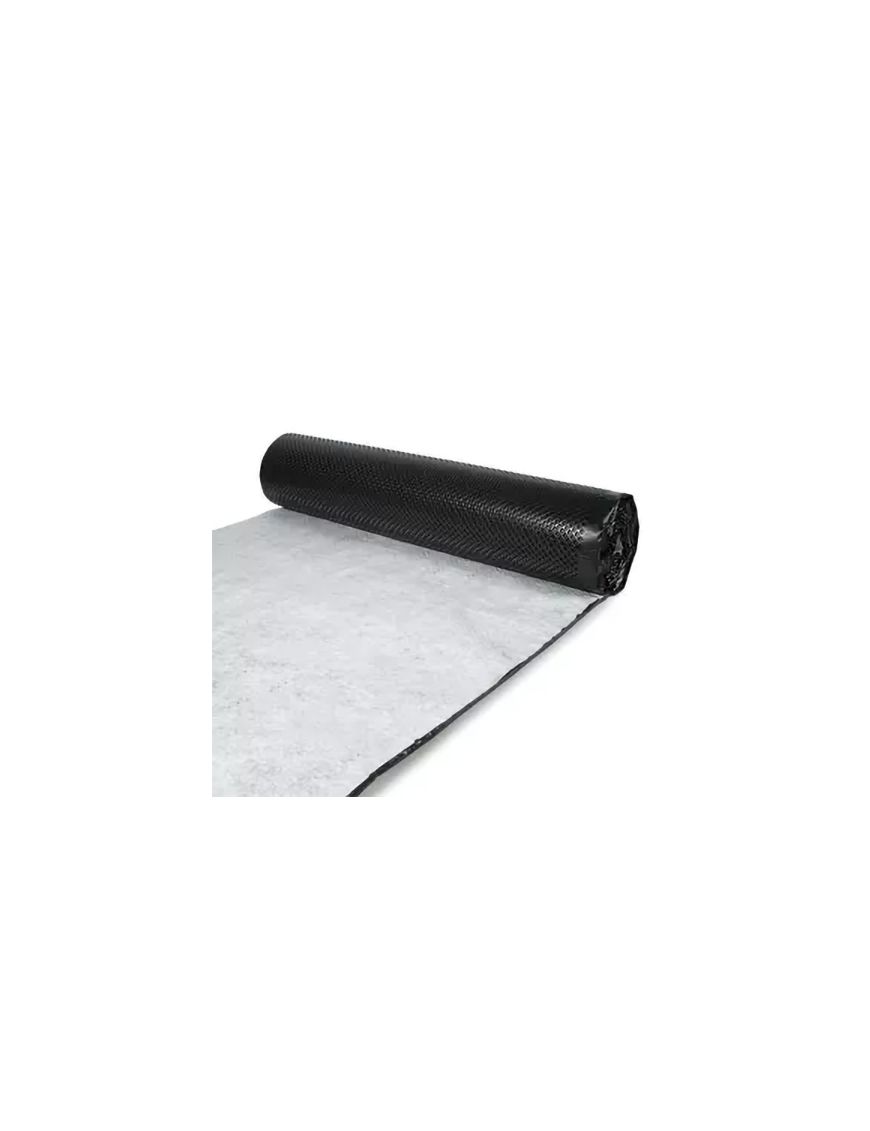

La menbrana DRENTEX PROTECT PLUS es una capa drenante compuesta por una membrana de nódulos de polietileno especial de alta densidad (HDPE) y un geotextil de polipropileno adherido en una de sus caras. La estructura de nódulos de 7,5 mm de altura genera una cámara de aire continua entre el soporte y el terreno que canaliza el agua gravitacional hacia el sistema de recogida, mientras el geotextil integrado actúa como filtro reteniendo las partículas finas del suelo y evitando la colmatación del drenaje a lo largo del tiempo.
Certificada bajo la norma EN 13252 con marcado CE Nº 1213/CPR/A85/4236 y en posesión de los DIT Nº 562/10 (MORTERPLAS PENDIENTE CERO) y Nº 580/11, es una de las soluciones de referencia dentro de las láminas drenantes para edificación y obra civil. Con una resistencia a la compresión de 120 kN/m² y una durabilidad a la oxidación superior a 25 años en suelo natural, está diseñada para mantener su funcionalidad de drenaje a largo plazo incluso bajo cargas elevadas del relleno.
Obras y situaciones de uso
La DRENTEX PROTECT PLUS está indicada para las siguientes aplicaciones en edificación y obra civil:
- Drenaje de muros y estructuras enterradas con baja captación de agua
- Drenaje bajo pavimentos de tránsito peatonal
- Drenaje y acumulación de agua en cubiertas ajardinadas extensivas
- Protección de membranas impermeabilizantes en muros bajo rasante frente a punzonamiento
- Drenaje perimetral de cimentaciones y sótanos enterrados
- Rehabilitación de muros con problemas de humedad por filtración lateral
Qué diferencia al DRENTEX PROTECT PLUS
Entre las principales diferencias:
Resistencia a la compresión de 120 kN/m²
La estructura de nódulos de HDPE mantiene el volumen de drenaje incluso bajo la presión del relleno compactado, ya que cada nódulo está unido directamente al geotextil. Esto garantiza que la cámara de drenaje permanezca operativa bajo cargas elevadas de tierra.
Capacidad de drenaje vertical de 1,45 l/m·s a 20 kN/m²
A presiones de servicio habituales en muro enterrado, la membrana evacúa hasta 1,45 litros por metro y segundo en sentido vertical. Bajo cargas extremas de 100 kN/m² mantiene una capacidad de drenaje vertical de 0,5 l/m·s, asegurando la evacuación incluso en condiciones críticas de carga.
Geotextil de polipropileno con punzonamiento CBR de 1000 N
La cara filtrante de 100 g/m² ofrece una resistencia mecánica elevada que protege la membrana impermeable subyacente frente al punzonamiento por gravas o áridos angulosos del relleno. Con una apertura de poro de 90 micras, retiene las partículas finas del terreno sin reducir la permeabilidad del conjunto (100 mm/s).
Drenaje imputrescible, resistente a raíces y hongos
El HDPE no se degrada por acción biológica, lo que lo hace especialmente adecuado para cubiertas ajardinadas y estructuras enterradas en contacto con sustrato vegetal o terrenos con alta actividad orgánica.
Durabilidad superior a 25 años en suelo natural
Ensayos según EN ISO 13438 confirman una resistencia a la oxidación superior a 25 años en suelo natural con pH entre 4 y 9 y temperaturas inferiores a 25 °C, garantizando la funcionalidad del sistema a lo largo de la vida útil de la estructura.
Solape mediante encaje de nódulos
Los rollos se solapan despegando 20 cm el geotextil de ambos bordes y encajando los nódulos a modo de botones, lo que elimina puntos débiles en las uniones sin necesidad de adhesivos químicos para garantizar la continuidad del drenaje.
Sistemas de drenaje y impermeabilización Soprema
Fabricante de referencia en soluciones de impermeabilización y drenaje para edificación y obra civil, Soprema dispone de una gama completa de membranas drenantes adaptadas a distintas exigencias de carga, presencia de agua y tipo de estructura.
La línea DRENTEX cubre desde aplicaciones residenciales de baja exigencia hasta sistemas para cubiertas ajardinadas con acumulación de agua, integrándose con el resto de productos de impermeabilización bituminosa y resinas líquidas del fabricante para conformar sistemas completos. Toda la fabricación se realiza bajo sistemas de calidad ISO 9001 y gestión medioambiental ISO 14001, con trazabilidad asegurada mediante código de producción en cada paquete.
| Producto | Tecnología | Comportamiento | Formato |
|---|
| DRENTEX PROTECT PLUS |
Membrana nodular HDPE con geotextil de polipropileno |
Drenaje filtrante para muros y estructuras enterradas. Nódulo 7,5 mm, resistencia 120 kN/m² |
Rollo 20 × 2 m (40 m²) |
| DRENTEX PROTECT MAXI GARDEN |
Membrana nodular HDPE con rebosaderos y retención de agua |
Drenaje y acumulación para cubiertas ajardinadas. Nódulo 20 mm, retención 5,8 l/m² |
Rollo 20 × 2 m (40 m²) |
Formato y puesta en obra
La membrana drenante DRENTEX PROTECT PLUS se suministra en rollos de 20 × 2 m (40 m² por rollo), con un peso por rollo de 24 kg y palets de 6 unidades (240 m² por palet). El producto se presenta en color negro y debe almacenarse en el embalaje original, en lugar seco y protegido de la intemperie.
El soporte debe ser seco, firme, regular, limpio y libre de materiales sueltos.
Importante: la membrana drena y conduce el agua pero no impermeabiliza, por lo que en muros enterrados debe aplicarse previamente una pintura bituminosa para zonas de baja presencia de agua o una lámina impermeabilizante autoadhesiva o de aplicación a fuego en zonas de presencia media o alta.
La membrana se extiende con el geotextil hacia el terreno, protegiendo así la impermeabilización subyacente frente a cualquier punzonamiento. Puede instalarse horizontal o verticalmente:
- Aplicación horizontal: se comienza por la parte baja y se efectúa el llenado de tierras conforme se coloca la membrana.
- Aplicación vertical: el solape se realiza en sentido contrario a la dirección de la escorrentía para minimizar filtraciones de agua tras el drenaje.
El anclaje superior puede realizarse mediante perfil, que además evita la contaminación de la capa drenante por la cabecera del muro, o mediante fijaciones individuales. Los solapes horizontales deben disponerse de forma que la lámina superior cubra a la inferior, con fijación mecánica cada 25 cm en presencia media o alta de agua. Para no perforar la impermeabilización se recomienda emplear fijaciones autoadhesivas o cinta de doble cara. La durabilidad a la intemperie antes de cubrir es de 2 semanas máximo.
El producto no contiene componentes que representen un peligro y cumple los requisitos de higiene, seguridad y medio ambiente.
